Precio: 10,99€
(as of Jan 12, 2025 00:52:09 UTC – )
Descripción:

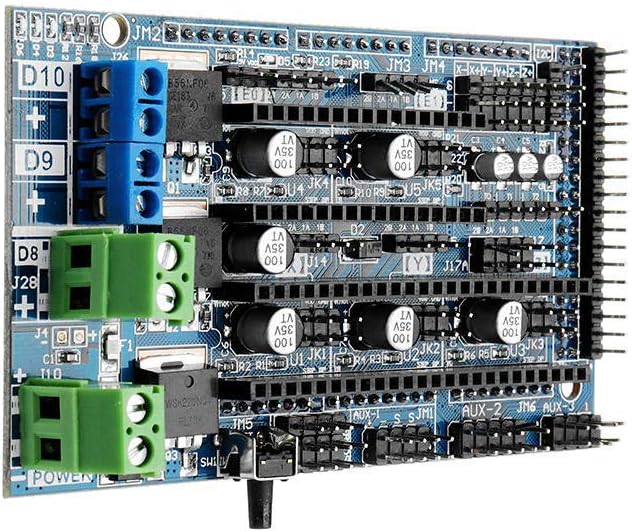

RAMPS 1.6 está optimizado y lanzado en base a Ramps 1.4 y Ramps 1.5.
El Struture es casi igual que las Rampas 1.5, la diferencia es que las Rampas 1.6 tienen nuevos conectores de 2 pines, que son más simples y convenientes de conectar, tampoco se quemarán fácilmente, además, las Rampas 1.6 tienen un buen disipador de calor sobre el tubo MOS para dar una mejor función para disipar el calor.
Además, la potencia de las rampas 1.6 es más grande que las rampas 1.5, la potencia más grande será de hasta 270 vatios, y las rampas 1.5 solo pueden ser de hasta 200 vatios o menos de 200 vatios.
caracteristicas:

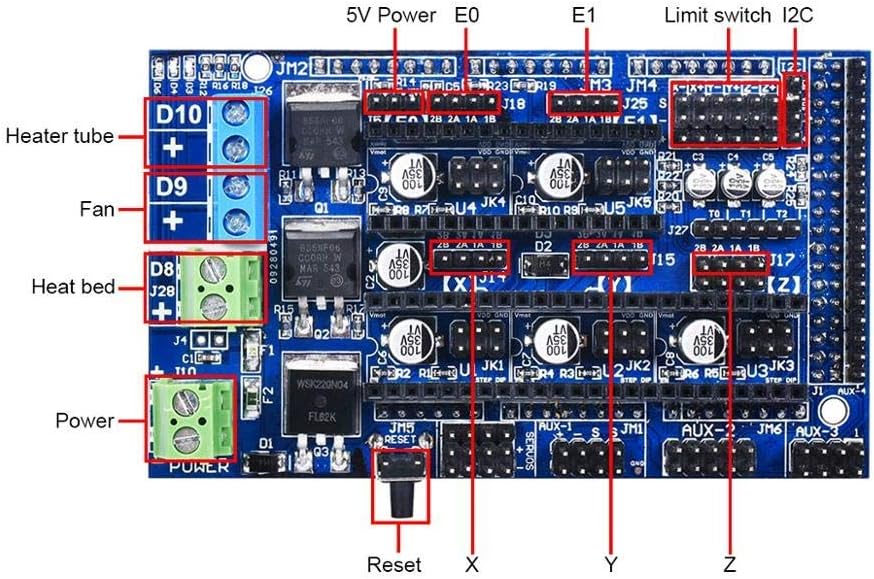

1.Ramps 1.6 es una placa de 4 capas
2. Se puede extender a LCD y otras partes.
3. Hay salidas MOSFET de calentador y ventilador y 3 interfaces de termistor
4. 5A fusión adicional de seguridad y protección de componentes
5. La cama climatizada controla fusibles adicionales de 11A
6. Aplicado a la placa de transmisión paso a paso 5 Pololu
7. El diseño del casquillo de la placa Pololu se puede reemplazar o quitar fácilmente para un diseño futuro
8. Los pines I2C y SPI están disponibles para futuras expansiones
9. Los servo conectores se utilizan para conectar topes de límite, motores y diodos emisores de luz. Estos conectores están chapados en oro y tienen una corriente nominal de 3A, que es muy compacta.
10.El LED se encenderá cuando el calentador tenga salida, elija 2 motores para conectar a Z Prusa Mendel
Especificaciones:
Tamaño: 101,5 * 60,5 mm
Admite controladores de motor: admite A4988 DRV8825 y otros controladores de motor (admite cinco controladores de motor simultáneamente)
Voltaje de entrada: 12V
Potencia: 200W
Parche tubo MOS: B55NF06
Paquete incluido:
1 x Rampas 1.6 Tablero de management
1 disipador de calor.
Tarjeta de interfaz RAMPS 1.6 con controladores SMT MOSFET nuevos y más potentes (hasta 218 W)
Disipación de calor mejorada con nuevo disipador de calor
3 salidas MOSFET controladas por PWM con calentador / ventilador con protección de fusible de 11 A 3 entradas de termistor
I2C y SPI para expansión futura a LCD y otros componentes
